Continuous high speed non- magnetic survey

DeviGyro adalah instrumen survei yang dioperasikan oleh driller, yang mendukung survei tanpa henti dengan kecepatan tinggi, mode overshot dan bahkan core orientation

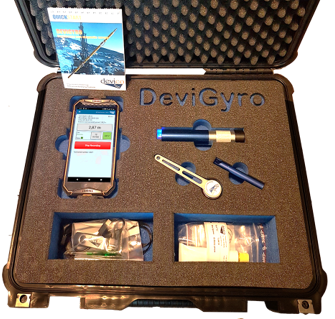

DeviGyro adalah alat miniatur non-magnetik, penyimpan data, dan referensi alat survei yang berdasarkan teknologi giroskop MEMS. Teknologi giroskop pada alat DeviGyro mendeteksi dan menghitung penyimpangan selama alat turun ke dalam lubang pengeboran.

Alat survei DeviGyro dapat dilakukan tanpa henti pada wireline atau sebagai survei standard dengan perhentian cepat sesuai dengan jarak kedalaman yang telah ditentukan sebelumnya. Alat pembantu DeviGyro dapat dipasangkan langsung ke kawat atau ke overshot standar, dan dapat diturunkan atau dipompa ke dalam lubang pengeboran dengan kecepatan tinggi selagi melakukan survei. Data survei dapat direkam baik selama pengeboran turun maupun naik, sebagai bahan perbandingan dan pengendalian mutu tambahan.


Nikmati keunggulan terbaik dari desain dan fungsionalitas bersinergi bersama

Continuous High Speed Non-Magnetic Survey

DeviGyro adalah instrumen survei yang dioperasikan oleh driller, yang mendukung survei tanpa henti dengan kecepatan tinggi, mode overshot dan bahkan core orientation

DeviGyro adalah alat miniatur non-magnetik, penyimpan data, dan referensi alat survei yang berdasarkan teknologi giroskop MEMS. Teknologi giroskop pada alat DeviGyro mendeteksi dan menghitung penyimpangan selama alat turun ke dalam lubang pengeboran.

Apapun mode survei yang digunakan, data selalu dikirimkan secara otomatis dan pengendalian mutu instan go/ no go memastikan agar hasil yang didapatkan selalu memiliki kualitas terbaik.

Pengukuran Kedalaman

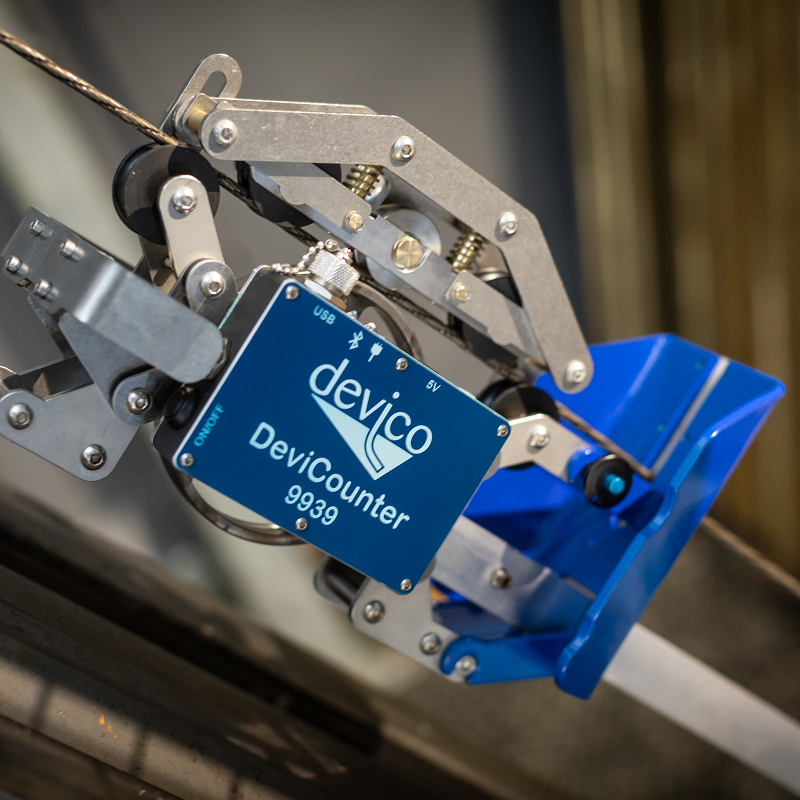

DeviCounter

DeviCounter digital wire counter dipergunakan untuk mengawasi kedalaman selama survei wireline dengan menggunakan DeviGyro

DeviCounter terhubung secara nirkabel ke perangkat genggam yang dipakai dan tetap terhubung melalui proses survei, tanpa henti memperbarui hasil di layar dengan data kedalaman berakurasi tinggi

Ukuran kecil dan sederhana

Ukuran DeviGyro yang kecil adalah pilihan tepat untuk semua aplikasi survei dimana efisiensi dan akurasi diperlukan, mandiri dari arah lubang pengeboran, inklinasi dan lokasi

Alat yang mudah dipasang

DeviGyro dapat dipasangkan di berbagai rangkaian kelengkapan alat yang cocok untuk core drilling, RC, drilling geotek dan open hole.

Durasi panjang? DeviGyro siap tiap saat

Dengan paket sensor low drift dan baterai yang awet, DeviGyro dapat digunakan untuk durasi yang panjang, pada lubang inklinasi, horisontal ataupun lubang naik, tanpa mempengaruhi keakuratan.

Alasan mengapa DeviGyro adalah pilihan yang revolusioner dan tepat untuk Anda

Gali lebih jauh mengenai bagaimana dengan ukuran kecil yang revolusioner dan algoritma kepemilikan, DeviGyro adalah pilihan terbaik untuk seluruh survei Anda

Kecepatan tinggi dan kualitas

Survei dapat diselesaikan dengan mode tanpa henti pada kecepatan sampai dengan 100m/menit (telah berhasil diuji sampai dengan 185m/ menit) atau memakai mode standar dengan perhentian singkat pada saat penentuan interval.

Perangkat lunak intuitif dan ramah guna

DeviGyro dioperasikan dengan sebuah aplikasi android yang intuitif dan mudah untuk dinavigasikan, yang dapat dihubungkan dengan DeviGyro maupun DeviCounter, menggabungkan data secara otomatis dan akurat.

Pemeliharaan minimal

Dengan ukuran mini dan sensor tahan banting, DeviGyro memerlukan pemeliharaan dan perbaikan minimal

Pilihan Running Gear untuk DeviGyro

Menyesuaikan dengan kebutuhan operasi Anda, kami menyediakan berbagai pilihan Running Gear DeviGyro yang terbaik

DeviGyro RG40 Standard

Solusi alat survei multiguna untuk sebagian besar jenis aplikasi in-rod

Optimal untuk berbagai aplikasi pengeboran

DeviGyro RG40 Standard Survey Mode running gear dari DeviGyro adalah pilihan terbaik untuk sebagian besar jenis dari survei di dalam rod. Centralizer yang dapat disesuaikan cocok bagi berbagai diameter dan profil rod selagi alat mendukung operasi survei berkecepatan tinggi tanpa henti yang menjadi ciri khas DeviGyro.

Running Gear Standar 40mm RG40 termasuk desain unik kami dan centralizer asimetris yang dibuat untuk survei di antara ukuran BQ sampai dengan PQ, tanpa kehilangan keakuratan.

Pilihan survei multi guna Anda, meliputi Coring, RC, geotek dan lebih banyak lagi

DeviGyro Overshot Xpress (“THE OX”)

Solusi alat survei Compact Overshot

Saat dirangkai dengan peralatan overshot, "the OX" menjadi alat berkekuatan tinggi untuk survei core drilling, memungkinkan survei untuk dapat dilakukan saat mengangkat inner tube. Survei menjadi bagian tak terpisahkan dari proses pengeboran tanpa mempengaruhi produksi.

Dengan ukurannya yang pendek, "the OX" selalu aman dan mudah untuk dioperasikan, alat yang tepat baik untuk proyek di permukaan maupun bawah permukaan bumi.

Karena ukuran mini-nya, "the OX" memiliki panjang yang sama dengan overshot standar

Running gear overshot untuk coring NQ, HQ dan PQ


Ringan, cepat dan kuat seperti sapi jantan, DeviGyro Overshot (the OX) adalah pilihan driler untuk memaksimalkan produktivitas

DeviGyro RG30 Slimline

Solusi survei multifungsi untuk aplikasi lubang pengeboran yang ramping

RG30 adalah pilihan terbaik untuk lubang pengeboran yang dangkal dan ramping, seperti production holes atau blast dan injection holes. Pipa titanium, ringan dan ukuran yang kecil membuat RG30 kokoh dan mudah untuk dioperasikan

NORTH SEEKING PACKAGE

Dikombinasikan dengan DeviAligner (untuk permukaan dan bawah bumi) atau DeviSight (untuk permukaan bumi), DeviGyro menjadi North Seeking Package yang amat bertenaga, yang memastikan keakuratan superior, bahkan di lokasi-lokasi bergaris lintang tinggi

DeviAligner

DeviAligner adalah North Seeking Gyro Alignment System dengan baterai yang mudah dibawa, yang didesain untuk menghasilkan dan merekam pengukuran dengan keakuratan tinggi dari True North, inklinasi dan sudut roll (roll angles) baik di atas permukaan maupun di bawah tanah di lokasi pengeboran.

DeviGyro

DeviGyro adalah instrumen survei yang dioperasikan oleh driller, yang mendukung survei tanpa henti berkecepatan tinggi, mode overshot dan bahkan core orientation

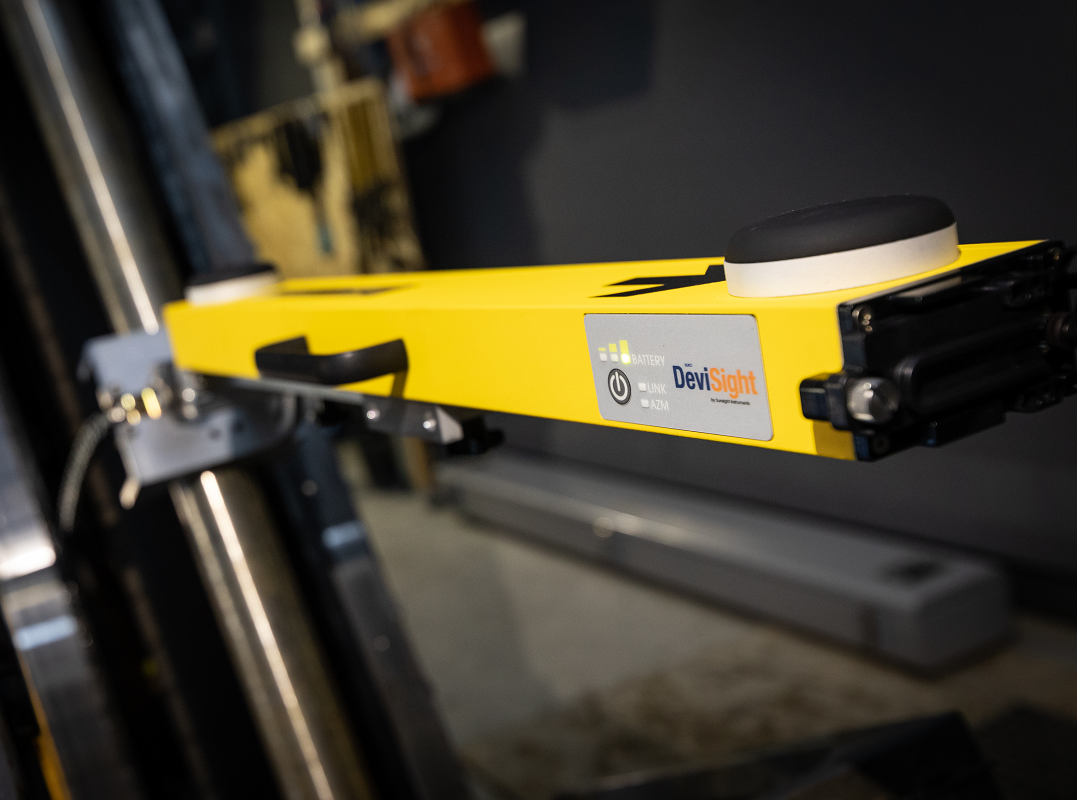

DeviSight

DeviSight adalah sebuah sistem operasi baterai yang mudah dibawa, didesain untuk menghasilkan dan merekam pengukuran dengan keakuratan tinggi dari azimuth True North dan koordinat-koordinat pada lokasi pengeboran.

DeviGyro

Continuous High Speed Non-Magnetic Survey

Aplikasi
  • Underground Diamond Drilling; Wireline, Pump down or conventional
  • Surface Diamond Drilling
  • Overshot Mode
  • Pilot holes
  • Reverse Circulation
  • Blast & injection holes
  • Production holes
  • Geotehnical invetigations
  • Core orientation
Keunggulan
  • Operasi survei tanpa henti
  • Survei di dalam rod - tanpa pengaruh medan magnetik
  • Tanpa batasan sudut
  • Otomatis dan pengendalian mutu instan
  • Keakuratan tinggi di segala inklinasi, arah dan lokasi
  • Amat ringan dan kecil, mudah dioperasikan
  • Proses survei ganda yang otomatis
  • Ketangguhan dan keandalan tinggi
  • Perangkat lunak yang sederhana dan intuitif
spesifikasi
  • Running gear: Overshot Xpress, RG40 or RG30
  • Weight: 0.2kg/ 0.5lbs
  • Length: 140mm/ 5.5″
  • Diameter: 25mm/ 1″
  • Pressure: Running gear dependent
  • Temperature range: -20° to +/-60°C
  • Typical positioning accuracy: 0.2%
  • Inclination accuracy: +/- 0.1° (calibrated for temperature range -10° to 60°C)
  • Tool face accuracy: +/- 0.2° (calibrated for temperature range -10° to 60°C)
  • Azimuth range: 0° – 360°
  • Inclination range: -90° – +90°
  • Temperature: Recorded
  • Survey speed, up to: 100m/min
  • Effected by magnetics: No
  • Memory: 6h 40min
  • Data communication: Wireless
  • Battery type: 1 x CR 123a
  • Battery capacity, continuous use: 24 hours

Pertanyaan umum

Berapakah kecepatan operasional maksimum dari DeviGyro?

Walaupun DeviGyro telah secara sukses diuji pada kecepatan 180m/ min, maksimum kecepatan operasional yang disarankan adalah 100m/ min

Berapa lama waktu yang diperlukan untuk melakukan survei pada lubang bor 100m dengan DeviGyro?

Dengan asumsi kecepatan survei sedang kira-kira 60m/ min, sebuah survei pada kedalaman 100m memerlukan waktu sekitar 4 menit. Dengan tambahan, apabila Anda melakukan core drilling dan menggunakan rangkaian survei "the OX" yang menjadi bagian dari siklus pengeboran sehingga waktu survei tidak mengganggu produktivitas pengeboran.

Apakah DeviGyro dapat digunakan tanpa DeviCounter?

Ya, DeviGyro dapat digunakan tanpa DeviCounter namun Anda harus mengambil bacaan stasioner pada kedalaman-kedalaman tertentu. Namun, di saat memungkinkan, survei yang kontinyu direkomendasikan dimana memberikan keakuratan yang lebih baik karena adanya keunggulan dari informasi kedalaman yang tepat dari DeviCounter.

Apakah DeviGyro RG40 merupakan North Seeking standard?

Tidak, DeviGyro bukanlah north seeking. Alat ini merupakan alat gyro dengan ketepatan tinggi dan kontinyu menggunakan prinsip north seeking dan algoritma kepemilikan untuk menentukan arah lubang pengeboran dari sebuah arah yang diketahui. Sebagian besar alat gyro north seeking berkelanjutan beroperasi dengan cara yang sama. Untuk menentukan sebuah arah awal dan lalu mengukur "rasio" perubahan dari referensi awal.
